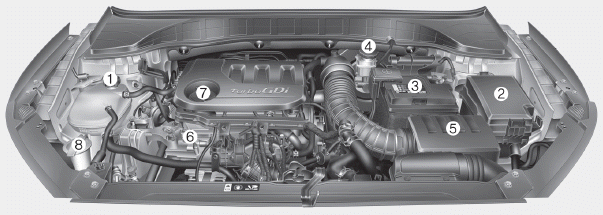

■ Gasoline Engine (Kappa 1.0 T-GDI)

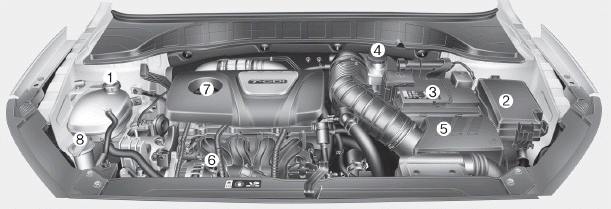

■ Gasoline Engine (Gamma 1.6 T-GDI)
1. Engine coolant reservoir/ Engine coolant cap
2. Fuse box
3. Battery
4. Brake/clutch fluid reservoir
5. Air cleaner
6. Engine oil dipstick
7. Engine
oil filler cap
8. Windshield washer fluid reservoir
The actual engine compartment in the vehicle may differ from the illustration.
Hyundai Kona (OS) 2018-2024 Service Manual: Stop Lamp Switch Schematic diagrams
Schematic Diagram
System circuit diagram
Terminal function
Teminal
Description
1
IGN1
2
Engine Control Module (ECM)
3
B+
...
Hyundai Kona (OS) 2018-2024 Owners Manual: Exterior overview
■ Front view
1. Hood 2. Head lamp 3. DRL (Daytime Running Light) 4. Turn signal lamp
5. Tires and wheels 6. Outside rearview mirror 7. Sunroof 8. Front windshield
wiper blades 9. Windows
■ Rear view
1. Door 2. Fuel filler door 3. Rear combination lamp 4. Turn signal lamp,
Rear fog lamp, Bac ...
